Описание

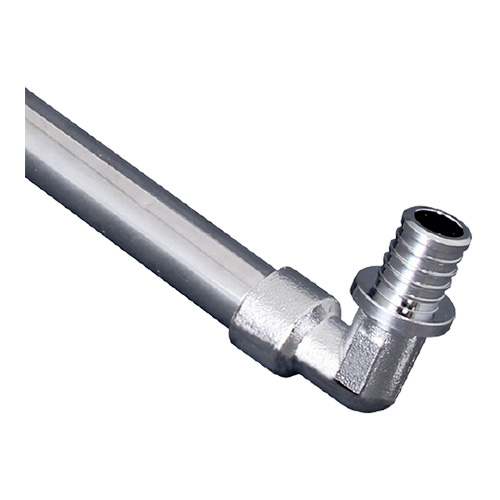

Для присоединения радиаторов с нижним подключением к PEX или PERT трубопроводу при скрытой прокладке необходима Г-образная аксиальная трубка пресс ALT-A.
Для подключения Г-образной трубки к радиаторному узлу понадобится обжимной фитинг для медной трубы с переходом на евроконус 15 (1,0) мм x 3/4", монтаж с трубой осуществляется при помощи надвижной гильзы, входящей в комплект поставки.
Надвижная гильза никелирована в цвет Г-образной трубки. Толщина стенки PEX или PERT трубы должна равняться SDR 7,4.
Штуцер аксиального фитинга имеет кольцевые выступы, специальный упорный бортик и воротник. Благодаря вертикальным кольцевым выступам, расположенным на штуцере, труба выступает в роли уплотнителя, она надежно фиксируется на фитинге, образуя герметичное соединение.
При запрессовке гильзы специальный упорный бортик предотвращает смещение трубы вдоль штуцера. Его особая геометрия позволяет монтировать разные виды труб. Конечное положение гильзы фиксирует воротник.
Для контроля правильности монтажа аксиальных фитингов на внутренней поверхности гильзы находится специальная фаска, которая при монтаже должна быть обращена к штуцеру, при этом внешняя проточка с маркировкой должна располагаться на противоположной стороне.
Корпус фитинга изготовлен из высококачественной хромированной латуни.
С помощью аксиальных фитингов создастся очень прочное соединение, фитинги прошли испытание давлением в 26 атм.
Трубка имеет диаметр подключения 16 мм, длина трубки 250 мм.
