Описание

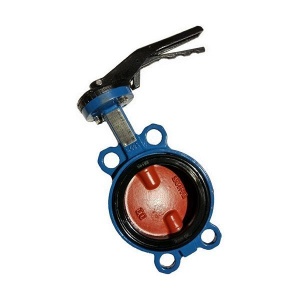

Затвор дисковый поворотный Benarmo DN32 PN16 д/нерж EPDM EURO (артикул 107-9970) — запорно-регулирующее устройство для трубопроводов, которое используется в системах водоснабжения и других промышленных приложениях.
Некоторые характеристики:
применяется при температуре до 130 °C и давлении до 1,6 МПа (16 кгс/см²);
присоединение к трубопроводу — межфланцевое, согласно ГОСТ 33259-2015;
тип привода — рукоятка и редуктор;
размеры верхнего фланца соответствуют ISO 5210;
полное закрытие затвора происходит при повороте рукоятки по часовой стрелке на угол 90° либо при вращении штурвала редуктора также по часовой стрелке;
в зависимости от угла поворота запорного диска (от 0° до 90°) изменяется пропускная способность затвора;
для предотвращения протечек рабочей среды между корпусом затвора и штоком используются уплотнительные кольца.
Особенности конструкции:
EURO — бесштифтовое соединение диска и вала, мягкая манжета;
Рус — штифтовое соединение диска и вала, жёсткая манжета;
облегчённый корпус;
верхний диск с антикоррозийным покрытием.
Материал корпуса — чугун, диск — нержавеющая сталь, манжета — EPDM.
Вес — 1,4 кг.
Рабочая температура — от -40 до +130 °C.
